  • 五轴摆头车铣复合

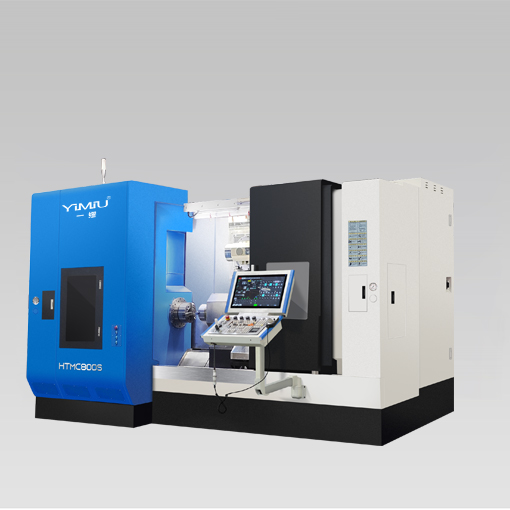

五轴摆头车铣复合

产品参数：

40把刀库

HSK刀柄结构

双电主轴-动态对接精度0.003MM

X轴行程700MM，Z轴行程1550MM、可加工直径600MM

摆头联动士110°

支持人机对话，自动编程


咨询电话：13706320091
<
  • 五轴摆头车铣复合
>
  • 祥细参数
  • 相关视频
  • 产品配置表

    1. 主要技术参数

    项目

    单位

    规格

    备注

    床身上最大回转直径

    mm

    600

    最大切削长度

    mm

    1200

    最大切削直径

    mm

    600

    滑板上最大回转直径

    mm

    600

    主轴端部型式及代号

    A2-8电主轴

    第一主轴

    A2-6电主轴

    第二主轴

    主轴孔直径

    mm

    87

    第一主轴

    67

    第二主轴

    过棒料直径

    mm

    75

    第一主轴

    50

    第二主轴

    主轴

    主轴最高转速/

    主轴最大输出扭矩

    r/min/Nm

    3000/283

    第一主轴37KW

    4000/144

    第二主轴30KW

    6000rpm/100Nm

    31.5kW铣轴部分

    78.4rpm/1320Nm

    6.1kWB轴部分

    标准卡盘

    卡盘直径

    inch

    第一主轴：10寸中空液压卡盘

    第二主轴：8寸中空液压卡盘

    X轴快移速度

    m/min

    24

    Z轴快移速度

    m/min

    24

    Y轴快移速度

    m/min

    24

    副主轴快移速度

    m/min

    24

    Z轴行程

    mm

    1550

    X轴行程

    mm

    720

    Y轴行程

    mm

    ±125

    副主轴行程

    mm

    1334
