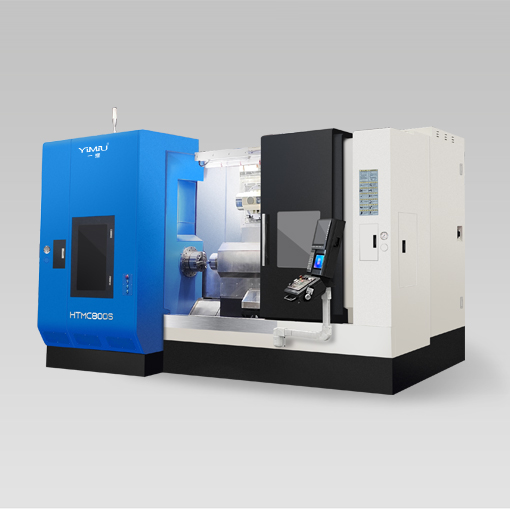

五轴摆头车铣复合
五轴摆头车铣复合 1/1
产品参数
40把刀库
HSK刀柄结构
双电主轴-动态对接精度0.003MM
X轴行程700MM，Z轴行程1550MM、可加工直径600MM
摆头联动士110°
支持人机对话，自动编程
咨询电话：13706320091
产品介绍
1. 主要技术参数
项目 | 单位 | 规格 | 备注 | |
床身上最大回转直径 | mm | 600 |
| |
最大切削长度 | mm | 1200 |
| |
最大切削直径 | mm | 600 |
| |
滑板上最大回转直径 | mm | 600 |
| |
主轴端部型式及代号 |
| A2-8电主轴 | 第一主轴 | |
| A2-6电主轴 | 第二主轴 | ||
主轴孔直径 | mm | 87 | 第一主轴 | |
67 | 第二主轴 | |||
过棒料直径 | mm | 75 | 第一主轴 | |
50 | 第二主轴 | |||
主轴
| 主轴最高转速/ 主轴最大输出扭矩 | r/min/Nm | 3000/283 | 第一主轴37KW |
4000/144 | 第二主轴30KW | |||
6000rpm/100Nm | 31.5kW铣轴部分 | |||
78.4rpm/1320Nm | 6.1kWB轴部分 | |||
标准卡盘 | 卡盘直径 | inch | 第一主轴：10寸中空液压卡盘 | 第二主轴：8寸中空液压卡盘 |
X轴快移速度 | m/min | 24 |
| |
Z轴快移速度 | m/min | 24 |
| |
Y轴快移速度 | m/min | 24 |
| |
副主轴快移速度 | m/min | 24 |
| |
Z轴行程 | mm | 1550 |
| |
X轴行程 | mm | 720 |
| |
Y轴行程 | mm | ±125 |
| |
副主轴行程 | mm | 1334 | ||
