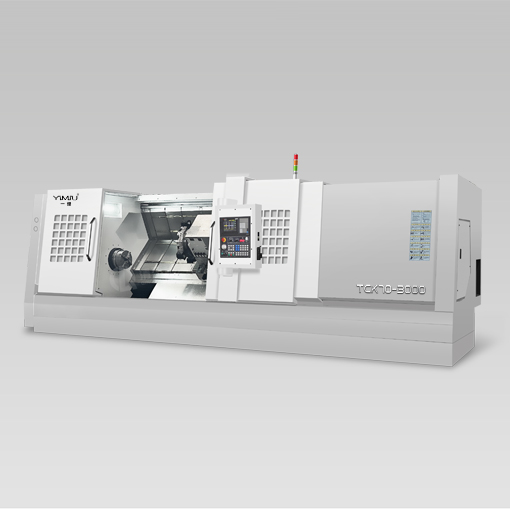

TCK70-3000长轴专用斜车
TCK70-3000长轴专用斜车 1/1
产品参数
X轴行程：300mm
z轴行程：3050mm
标准刀架形式：卧式12工位伺服
尾座行程：2800mm
咨询电话：13706320091
产品介绍
1. 主要技术参数
项目 | 单位 | 规格 | 备注 | |||
床身上最大回转直径 | mm | 720 |
| |||
最大切削长度 | mm | 3000 |
| |||
最大切削直径 | mm | 500 | 12工位（刀盘对边直径450，刀塔中心高125） | |||
标准切削直径 | mm | 380 | ||||
滑板上最大回转直径 | mm | 420 |
| |||
主轴端部型式及代号 |
| A2-11 | 主轴单元 | |||
主轴孔直径 | mm | 104 |
| |||
最大通过棒料直径 | mm | 90 |
| |||
单主轴 主轴箱 | 主轴转速范围/ 主轴最大输出扭矩 | r/min/Nm | 50～2000/354
| CTB 18.5KW | ||
主电机 输出功率 | 30分钟/连续 | kW | 18.5/22 |
| ||
标准卡盘 | 卡盘直径 | inch | 10²(可选配12²) |
| ||
X轴快移速度 | m/min | 12 |
| |||
Z轴快移速度 | m/min | 16 |
| |||
X轴行程 | mm | 300 |
| |||
Z轴行程 | mm | 3050 |
| |||
标准刀架形式 |
| 卧式12工位伺服 |
| |||
尾座行程 | mm | 2800 |
| |||
尾座套筒直径 | mm | 110 | ||||
尾座套筒行程 | mm | 100 | ||||
尾座主轴锥孔锥度 | 莫氏 | 6# | ||||
刀具尺寸 | 外圆刀 | mm | 32×32 |
|
| |
镗刀杆直径 | mm | φ50/φ40/φ32/φ25/φ20 |
|
| ||
端面刀夹 | mm | 32×32 |
|
| ||
刀盘可否就近选刀 |
| 可 |
| |||
机床毛重 | 总重 | kg | 9000 |
| ||
最大承重 | 盘类件 | kg | 450(含卡盘等机床附件) |
| ||
轴类件 | kg | 1000(含卡盘等机床附件) | ||||
