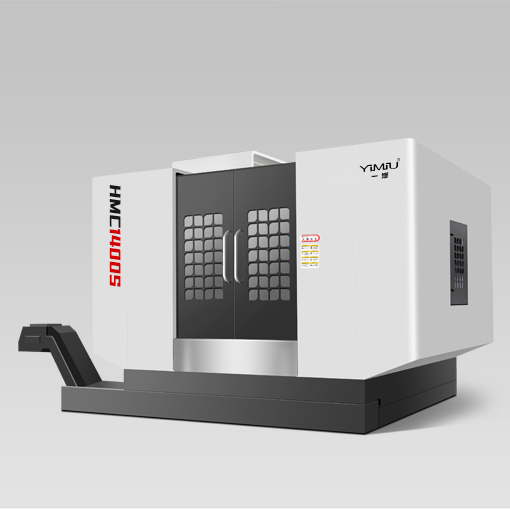

HMC1400s(伸缩主轴卧加)
HMC1400s(伸缩主轴卧加) 1/1
产品参数
左右最大行程-X轴：1800mm
上下最大行程-Y轴：1300mm
前后最大行程-Z轴：1500mm
锥孔(7:24)：BT 50-45°（拉钉角度
主轴伸缩行程（W）:700mm
咨询电话：13706320091
产品介绍
名称 | 规格 | 单位 | ||
HMC1400S |
| |||
工作台 | 工作台尺寸 | 1400*1400 | mm | |
允许最大荷重 | 4000 | kg | ||
T形槽尺寸 | 7-22-125（1400转台） | mm/个 | ||
加工 范围 | 左右最大行程- X轴 | 1800 | mm | |
上下最大行程- Y轴 | 1300 | mm | ||
前后最大行程 - Z轴 | 1500 | mm | ||
主轴端面至 工作台中心距离 | 325-1825（1400转台） | mm | ||
主轴中心到工作台面距离 | 0-1200（1400转台） | mm | ||
主轴 | 锥孔 (7:24) | BT 50-45°（拉钉角度） |
| |
转数范围 | 2000 | r/min | ||
主轴电机功率 | 18.5/22 | kW | ||
主轴伸缩行程（W） | 700 | mm | ||
镗杆外径 | Φ130 | mm | ||
主轴外径 | Φ310 | mm | ||
进给 | 快速移动 | X轴 | 14 | m/min |
Y轴 | 12 | |||
Z轴 | 14 | |||
W轴 | 12 | |||
刀库 | 刀库形式 | 液压圆盘式 |
| |
刀库容量 | 24 | 把 | ||
换刀时间（刀对刀） | 5 | s | ||
定位精度 | 精度检测标准 | JISB6336-4：2000/ GB/T18400.4-2010 |
| |
X/Y/Z轴 | ±0.008 | mm | ||
X/Y/Z轴重复定位精度 | ±0.005 | mm | ||
机床毛重约 | 19500 | kg | ||
