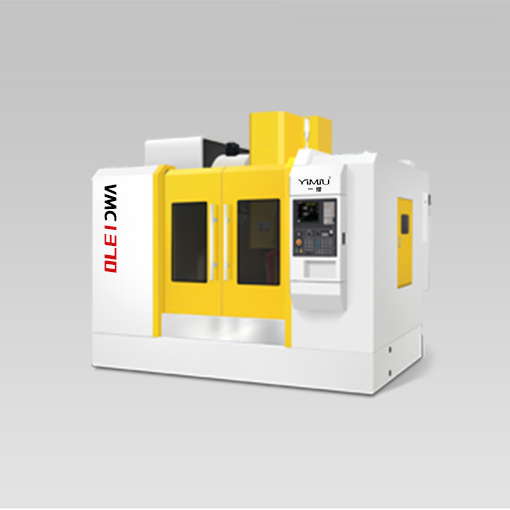

VMC1370重型立加
VMC1370重型立加 1/1
产品参数
主轴功率：11kw
工作台尺寸：1400*700mm
机床毛重：约8000kg
进给速度：1-10000mm/min
咨询电话：13706320091
产品介绍
VMC1370(三线轨）加工中心主要技术参数
名称 | 规格 | 单位 | |||
VMC1370 |
| ||||
工作台 | 工作台尺寸 | 1400×700 | mm | ||
允许最大荷重 | 800 | kg | |||
T形槽尺寸 | 5-18-130 | Mm/个 | |||
加工 范围 | 工作台最大行程- X轴 | 1300 | mm | ||
滑座最大行程- Y轴 | 700 | mm | |||
主轴最大行程 - Z轴 | 750 | mm | |||
主轴端面至 工作台面距离 | 最大 | 870 | mm | ||
最小 | 120 | mm | |||
主轴中心到Z轴导轨面距离 | 758 | mm | |||
主轴 | 锥孔 (7:24) | BT40 φ150 |
| ||
| 转数范围 | 8000 | r/min | ||
| 主轴电机功率 | 11 | kw | ||
进给 | 快速移动 | X轴 | 24 | m/min | |
Y轴 | 24 | ||||
Z轴 | 24 | ||||
进给速度 | 1-10000 | mm/min | |||
刀库 | 刀库形式 | 圆盘式 |
| ||
刀库容量 | 24 | 把 | |||
换刀时间 | 2.5 | s | |||
定位精度 | 精度检测标准 | JISB6336-4：2000/ GB/T18400.4-2010 |
| ||
X/Y/Z轴 | ±0.008 | mm | |||
X/Y/Z轴重复定位精度 | ±0.005 | mm | |||
尺寸（长×宽×高） | 3550×2700×2600 | mm | |||
机床毛重约 | 8000 | kg | |||
