原来如此,手机金属外壳的CNC加工中心

发布时间:2018-08-02 17:50:09

分享到:

CNC加工中心在这个用户体会极受注重的时代,越来越多的手机、笔记本、可穿戴设备厂商开端在外壳原料上发力。仅从手机领域来看,手机外壳CNC加工中心原料也正逐渐从工程塑料向金属过渡。



手机外壳原料演变期间呈现过许多种组合方式:塑料与金属、玻璃与金属、全塑料、全玻璃等,但终究都没有盖过全金属原料的风头。从实践接触体会上,全金属手机确实在多方面具有拔尖的体会,不管外观仍是手感上都要比其CNC加工中心他原料更胜一筹。




一提全金属,必提CNC。现在,3C产品的全金属外壳根本都是由数控机床(Computer numerical control machine tools,CNC)加工的。CNC因其效率高、精度高、加工质量安稳的长处成为3C外壳厂商的必备设备。



全金属一体式CNC加工工艺最早由苹果公司创始——铝板由柱状实心铝材压铸而成,经精细加工先切削成为一体式机身的雏形,跟着机身逐渐成形,机身上的键盘形状和各种纤细结构均被铣削出来。此进程共包括九道数控铣削工艺,九道工艺之后便取得精细的一体成型外壳。



外壳厂商从编程到取得制品需求通过粗加工,半粗加工,半精加工,精加工等多道工序,很多时分全进程需求10个以上工站才干取得制品,想要进步良品率,每个进程都需求严厉管控。


魅族MX5 从右向左经12道工序取得制品  ↑↑


一、CNC加工前序作业:建模与编程



CNC加工开端前,首要需求建模与编程。3D建模的难度由产品结构决议,结构杂乱的产品建模较难,需求编程的工序也更多、更杂乱。编程包括了加工的工序设定、刀具挑选,转速设定,刀具每次进给的间隔等等。此外,不同产品的装夹方式不同,在加工前要设计好夹具,部分结构杂乱产品需求做专门的夹具。


编程包括了整个产品的加工工艺,后续尽管都是CNC自动化完成,但前期编程必定要实践经验丰富的人员来操作,防止多次试错进步本钱。

二、首要加工工艺

以下视频展示了制作全金属手机外壳所需的首要CNC加工工艺  ↓↓

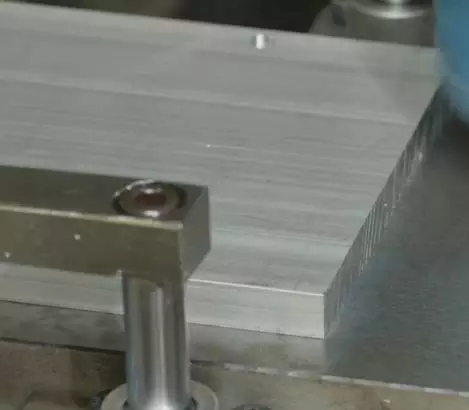

运用高速钻攻中心将铝板材精准地铣成CNC加工中心必定尺度的规整三维体积,预备进行下一道工序加工。



粗铣:定位后粗铣出内腔结构、与CNC加工中心夹具结合的定位柱、铣去外部大部分冗余资料。



铣天线槽:全金属外壳的信号问题很扎手,需铣出天线槽为信号留出传输途径,保持必要的衔接点来确保机身强度与全体感。

CNC精加工:精铣内腔、外部结构、外外表、侧边等。


抛光:运用高速精细CNC机床进行抛光,消除刀纹,为后续喷砂做预备。

喷砂:将金属外表处理成磨砂作用。

阳极处理:

一次阳极:为手机上色,阳极氧化把铝变为金色。一起进步外表原料的安稳性

二次阳极:机身外表构成巩固而细密的氧化膜,耐磨性进一步增强。

塑料外壳成型运用注塑工艺,只需开模便可批量生产,良率很高。而全金属机身的CNC加工良率则由外壳的结构杂乱性与精度要求一起决议,很难到达塑料外壳那样的高良率,为了平衡高本钱,大多制作企业在面临价格战时会挑选购置大批CNC加工中心设备来降低归纳本钱,到达生产率的要求。
